Serie FC

FC

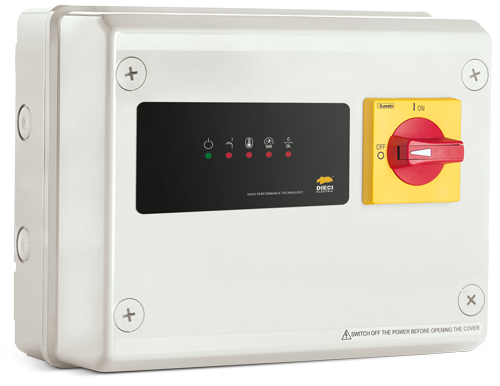

Quadri elettrici per fronte cella

La serie di quadri elettrici fronte cella FC, per la gestione e controllo della sola unità evaporante, sono stati progettati per favorire un utilizzo semplice ed intuitivo.

È stata pensata per dare al cliente la possibiltà di scegliere l'elettronica più adatta alle proprie esigenze tra diversi Marchi di aziende produttrici: Dixell, Eliwell e Carel.

Tutta la serie FC è assemblata con dispositivi tra i migliori in commercio sia per caratteristiche tecniche che per il buon rapporto value for money.

Le protezioni magnetotermiche di serie garantiscono un alto livello di efficienza e di funzionalità dei quadri elettrici.

Per dare maggiore forza al vostro brand, è possibile personalizzare l'intera serie con il vostro marchio.

FC1

Dimensioni mm (HxLxP)
370 x 275 x 175
Temperatura di lavoro
-5T 50°C
Temperatura di stoccaggio
-10T 70°C
Umidità relativa di lavoro
<90% Rh
(*) Aggiungere al code l’ultima lettera per la scelta dell’elettronica: (KD) Dixell - (KE) Eliwell - (KC) Carel

Cod. FC1-0M10(*)

Descrizione

Quadro elettrico per fronte cella FC-EV-Sb.10Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED. Elettronica personalizzabile con Kit: Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 1 Evaporatore
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 10Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

FC1
pro

Dimensioni mm (HxLxP)
445 x 275 x 140
Temperatura di lavoro
-5T 50°C
Temperatura di stoccaggio
-10T 70°C
Umidità relativa di lavoro
<90% Rh
(*) Aggiungere al code l’ultima lettera per la scelta dell’elettronica: (KD) Dixell - (KE) Eliwell - (KC) Carel

Cod. FC1-PRO(*)

Descrizione

Quadro elettrico per fronte cella FC-EV-Sb.10Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED, elettronica personalizzabile con Kit Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 1 Evaporatore
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 10Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

FC2

Dimensioni mm (HxLxP)
370 x 275 x 175
Temperatura di lavoro
-5T 50°C
Temperatura di stoccaggio
-10T 70°C
Umidità relativa di lavoro
<90% Rh
(*) Aggiungere al code l’ultima lettera per la scelta dell’elettronica: (KD) Dixell - (KE) Eliwell - (KC) Carel

Cod. FC2-0M18(*)

Descrizione

Quadro elettrico per fronte cella FC-EV-Sb.18Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED. Elettronica personalizzabile con Kit: Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 1 Evaporatore
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 18Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

FC11

Dimensioni mm (HxLxP)
570 x 380 x 175
Temperatura di lavoro
-5T 50°C
Temperatura di stoccaggio
-10T 70°C
Umidità relativa di lavoro
<90% Rh
(*) Aggiungere al code l’ultima lettera per la scelta dell’elettronica: (KD) Dixell - (KE) Eliwell - (KC) Carel

Cod. FC11-1-0M10(*)

Descrizione

Quadro elettrico per fronte cella doppio evaporatore e singola unita motocondensante o in centrale FC-EV2-Sb.10Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED. Elettronica personalizzabile con Kit: Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 2 Evaporatori 1 Impianto
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 10Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

Cod. FC11-2-0M10(*)

Descrizione

Quadro elettrico per fronte cella doppio evaporatore e doppia unita motocondensante con la possibilità di spegnere i due impianti separatamente FC-EV2-Sb.10Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED. Elettronica personalizzabile con Kit: Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 2 evaporatori 2 impianti
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 10Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

FC22

Dimensioni mm (HxLxP)
570 x 380 x 175
Temperatura di lavoro
-5T 50°C
Temperatura di stoccaggio
-10T 70°C
Umidità relativa di lavoro
<90% Rh
(*) Aggiungere al code l’ultima lettera per la scelta dell’elettronica: (KD) Dixell - (KE) Eliwell - (KC) Carel

Cod. FC22-1-0M18(*)

Descrizione

Quadro elettrico per fronte cella doppio evaporatore e singola unita motocondensante o in centrale FC-EV2-Sb.18Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED. Elettronica personalizzabile con Kit: Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 2 Evaporatori 1 Impianto
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 18Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

Cod. FC22-2-0M18(*)

Descrizione

Quadro elettrico per fronte cella doppio evaporatore e doppia unita motocondensante con la possibilità di spegnere i due impianti separatamente FC-EV2-Sb.18Kw-Ve(3F+N).

Caratteristiche

Contenitore in policarbonato IP65, mascherina personalizzabile, possibilità di utilizzo per consenso unità e utenze asservite da centrale, protezioni magnetotermiche (no fusibili), spie di segnalazione stati e allarmi a LED. Elettronica personalizzabile con Kit: Dixell, Eliwell o Carel installato interno quadro o fornito separatamente.

Dati tecnici

Gestione 2 evaporatori 2 impianti
Ventole evaporatore monofase o trifase max 9A
Luce cella monofase max 3A
Sbrinamento elettrico trifase 18Kw
Alimentazione 3F+N+T(400V AC 50/60Hz)

Accessori per questa serie

Tutti i kit comprendono l’elettronica di controllo
completa di cablaggi. è possibile ordinarla già
installata all’interno del quadro, oppure si può
richiedere separatamente.
